WH型-滑塊聯軸器
- 型號說明：
滑塊聯軸器與十字滑塊聯軸器結構相似，不同之處在于中間十字滑塊為方形滑塊，利用中間滑塊在其兩側半聯軸器端面的相應徑向槽內滑動，以實現兩半聯軸器聯接。該聯軸器噪聲大，
- 咨詢熱線：0317-8309526
-
專注聯軸器研發與制造 打造聯軸器行業領軍品牌
服務電話：0317-8309526 公司傳真：0317-8263317
24小時服務電話 天碩竭誠為您服務
24小時服務電話 天碩竭誠為您服務
專注聯軸器研發與制造 打造聯軸器行業領軍品牌
滑塊聯軸器與十字滑塊聯軸器結構相似，不同之處在于中間十字滑塊為方形滑塊，利用中間滑塊在其兩側半聯軸器端面的相應徑向槽內滑動，以實現兩半聯軸器聯接。該聯軸器噪聲大，效率低，磨損快，一般盡量不選用，只有轉速很低的場合，本標準所規定的滑塊聯軸器，適用于油泵裝置或其它傳遞扭矩較小的場合，具有一定補償兩軸相對偏移量，減震和緩沖性能；其工作溫度為-20~70°C。傳遞公稱扭矩為16~500N.m。
滑塊聯軸器許用補償量：軸向△ x=1~2mm ， 徑向△ y ≤ 0.2mm ，角向△α≤ 40 ′。

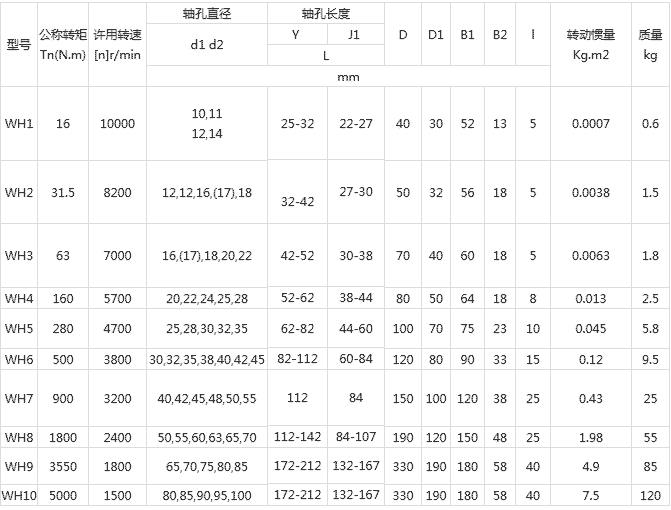

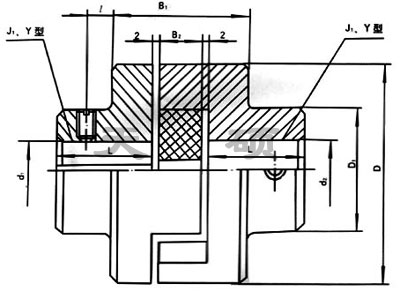

滑塊聯軸器,WH型-滑塊連軸器基本參數和主要尺寸 mm
注：1、表中聯軸器質量、轉動慣量是按最小軸孔直徑和最大長度計算的近似值。
2、括號內的數值盡量不選用。
3、工作環境溫度-20～+70℃。
